浙江镀DLC 点击查看详情

4、耐腐蚀性
纯DLC膜具有优异的耐蚀性，各类酸、碱甚至王水都很难侵蚀它。但掺杂有其他元素的DLC膜的耐蚀性有所下降，这是由于掺杂的元素首先被侵蚀，从而破坏了膜的连续性所致。
5)表面状态
DLC膜表面一般较光洁，对基材的表面光洁度没有太大的影响，但随着膜厚的增加，表面光洁度会下降。不同的沉积方法所得到的DLC膜表面光洁度也是不同的，广州有色金属研究院采用离子源技术沉积的DLC膜表面质量明显优于电弧离子镀。
DLC膜具有很好的抗粘结性，特别是对有色金属（如铜、铝、锌等），对塑料、橡胶、陶瓷等也有抗粘结性。
DLC是类金刚石类的涂层，PVD现在主要是金属元素（Ti、Cr、Al）与N或C元素的化合物。正常硬度DLC要**一般的PVD涂层
DLC就是类金刚石涂层，主要有两种方式实现，一种是CVD，化学气相沉积，还有一种是PVD，物理气相沉积，IP的意思是Ion plating，是离子镀，是PVD技术的一种。
DLC一般是黑色的，非常的耐磨，防滑，IP涂层就是离子镀涂层，用来做DLC的也比较多。
只从耐磨角度，肯定是DLC耐磨，因为他是类金刚石的涂层，其他地方的IP涂层，有可能是IPS不锈钢，IP rose ， IPG等，耐磨肯定没有DLC好。

盘模具辅助冲模
(3)芯轴

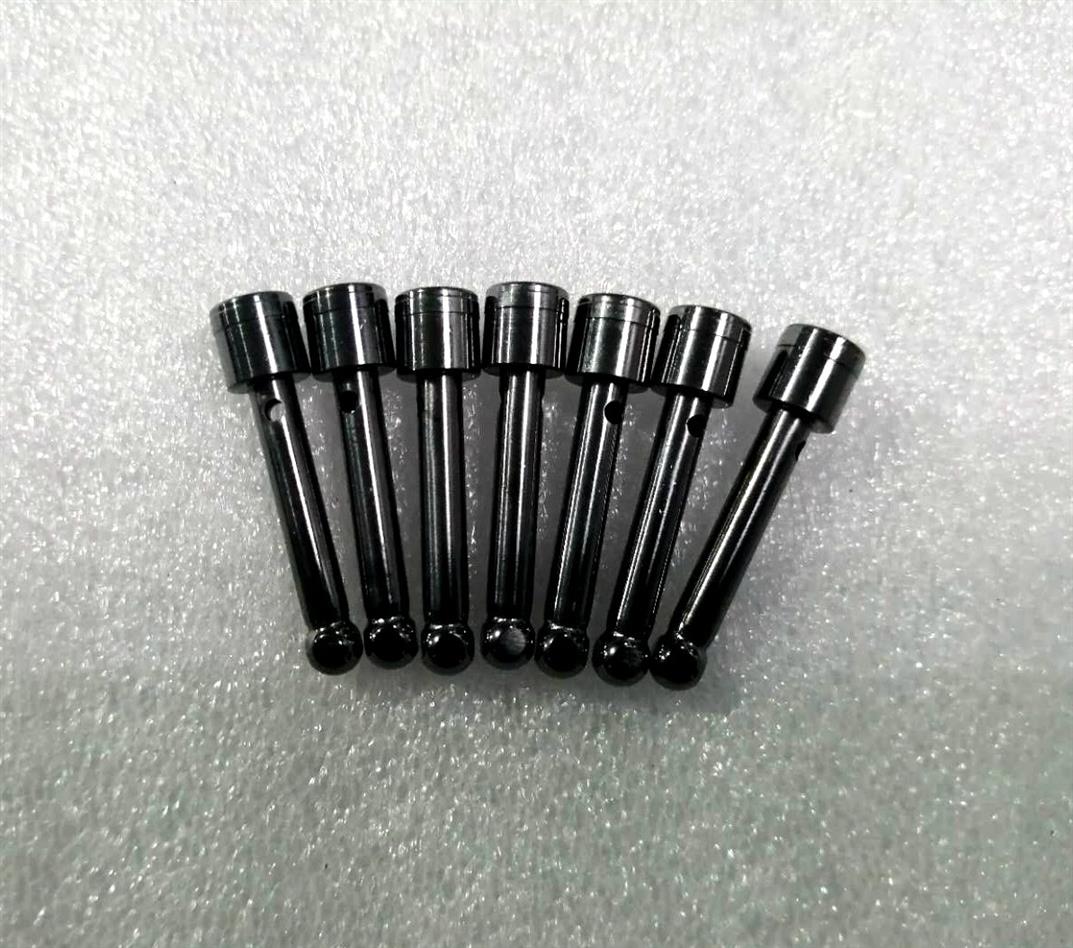

DLC膜的耐磨减摩及耐腐蚀性，可**提高齿轮、芯轴等运动部件的使用性能及寿命。图3为广州有色金属研究院制备的DLC膜层芯轴，其寿命延长了3倍以上，耐腐蚀性提高4倍以上。
(4)刀片上的应用
现在DLC也在各种刀片如剪刀、刮胡刀等上的应用。DLC膜减小了刀片与皮肤的摩擦，改善了刀片的性能，延长了使用寿命。图4为广州有色金属研究院开发的DLC膜理发剪刀片，利用DLC膜优越的摩擦性能，明显提高刀片的使用寿命，特别是降低表面摩擦系数后，减小噪音，非常受用户欢迎。
(5)关键零部件上的应用
DLC膜在许多关键零部件也能发挥其优良的性能，如在制成式斯特林制冷机的活塞上的应用（如图5）利用其低的摩擦系数，降低摩擦力，提高耐磨性，达到无油润滑及使用寿命要求。
在缝纫机配件-旋梭上镀DLC膜（如图6）替代原来的电镀硬铬处理，不但避免了污染环境的问题，而且，明显提高工件表面硬度及耐磨性，使用寿命提高了10倍以上，同时，也因表面膜层摩擦系数降低后，使机器运行过程中产生的噪音变小。
(6)其它应用
DLC膜在工模具上的应用其它例子非常多，如：粉末冶金成型模具、塑胶成型模具、引线框弯曲模具、玻璃片成型模具、镁合金加工模具、在轴承等。

2、摩擦性能
DLC膜不仅具有优异的耐磨性，而且具有很低的摩擦系数，一般低于0.2，是一种优异的表面抗磨损改性膜。DLC的摩擦系数随制备工艺的不同和膜中成分的变化而变化，其摩擦系数较低可达0.005[13]。掺杂金属元素可能降低其摩擦系数，但加入H能提高润滑作用，环境也对摩擦系数有一定的影响。但总的来说，DLC膜与传统的硬质薄膜（如上述的TiN、TiC、TiAlN等）相比，在摩擦系数方面具有明显优势，这些传统硬质薄膜的摩擦系数都在0.4以上。因此，DLC膜有可能在许多摩擦学领域替代这些传统硬膜。广州有色金属研究院制备的掺金属DLC膜具有良好的抗摩擦磨损性能及低达0.13-0.15的摩擦系数[14]。
3、热稳定性
由于DLC属亚稳态的材料，热稳定性差是限制DLC膜应用的一个重要因素，在300℃以上退火时即出现了sp3键向sp2键转变，为此，人们进行了大量的工作试图提高其热稳定性。有研究发现：Si的加入可以明显改善DLC膜的热稳定性，含20 at%Si的DLC膜在740℃退火时才出现sp3键向sp2键转变[15]。同样，金属（如Ti、W、Cr）的掺入也可提高DLC膜的热稳定性，我们正在对这方面进行研究。
1、力学性能
a.硬度及弹性模量。不同的沉积方法制备的DLC膜硬度及弹性模量差异很大，用磁过滤阴极电弧法可以制备出硬度达到甚至**过金刚石的DLC膜[10]，广州有色金属研究院用阴极电弧法制备的DLC膜较高硬度可达50GPa以上，而用离子源结合非平衡磁控溅射法制备的DLC膜硬度达21GPa[11]。膜层内的成分对膜层的硬度有一定的影响， Si、N的掺入可以提高DLC膜的硬度。DLC膜具有较高的弹性模量，虽低于金刚石（110GPa），但明显**一般金属和陶瓷的弹性模量。
b.内应力和结合强度。薄膜的内应力和结合强度是决定薄膜的稳定性和使用寿命，影响薄膜性能的两个重要因素，内应力高和结合强度低的DLC膜容易在应用中产生裂纹、褶皱，甚至脱落，所以制备的DLC膜较好具有适中的压应力和较高的结合强度。大部分研究表明，直接在基体上沉积的DLC膜的膜/基结合强度一般比较低，广州有色金属研究院通过采用Ti/TiN/TiCN/TiC中间梯度过渡层的方法提高DLC膜与基体的结合强度，在模具钢上沉积DLC膜的结合强度达44N-74N[12]，制备的膜导总体厚度可达5um。
本公司所制造的PVD真空镀膜设备具有很强的通用性和柔性,单机可完成几乎所有想要的单层及复合涂层,如TiN,TiCN,TiAlN,TiC,CrN,CrCN,DLC涂层,等等各类单层及复合涂层和纳米涂层,

天然生成的金刚石常常发现有几乎纯结晶形式的立方取向的sp杂化的碳原子。有时候它们会有一些缺陷或者是杂质原子，这使它们有一定的颜色，但是晶格仍然是立方结构而且键合仍然是纯粹的sp杂化。立方晶型的内部能量比六方晶型要略低，而且就从熔融材料中生长速率而言，无论是自然形成还是合成金刚石都足够的慢，使得晶格有时间以较低的能量（立方）生长，从而使sp杂化的碳原子成为可能。相比之下，类金刚石碳是由具有高能量前驱碳（例如等离子体、阴极电弧沉积、溅射沉积以及离子束沉积）在相对冷的表面上快速冷却或淬火而成。在这些情况下，立方晶格和六方晶格被一层层的随机混合，因为在碳原子被“冻结”在材料表面之前并没有足够的结晶生长的时间。非晶类金刚石涂层可以导致没有长程晶格有序。没有长程有序就没有脆性断裂平面，因此涂层会比较有弹性、对基底材料的形状有适应性，同时和金刚石一样硬。事实上，这种性质已经被用来研究类金刚石碳在纳米尺度上的原子间磨损。

无定形碳虽然不与人体组织形成化学键合，但允许人体软组织长入碳的空隙，形成牢固结合，碳周围的人体软组织可迅速再生，有人认为无定形碳具有诱发组织生长的作用。由于无定形碳*特的表面组成和表面结构，与血液长期接触引起的凝血作用非常小，不会诱发血栓，因而广泛应用作心血管材料。

-/gbadacc/-
